灰排线厂家Seoer又和大家见面了,今天要给大家分享的是“成品IDC灰排线两端压接方法”。说到压接方法不少客户都知道一些,但也有很多人并不是完全的了解。在沟通中往往会因为这个压接方法在这里耽误很多时间。为了不出错,而且往往还需要提供样品,确定方向对了之后。再来做IDC排线。这样耽误耽误了时间,还浪费了一定的费用。那么成品IDC灰排线两端到底是怎么样的呢?下面我们一一带来......

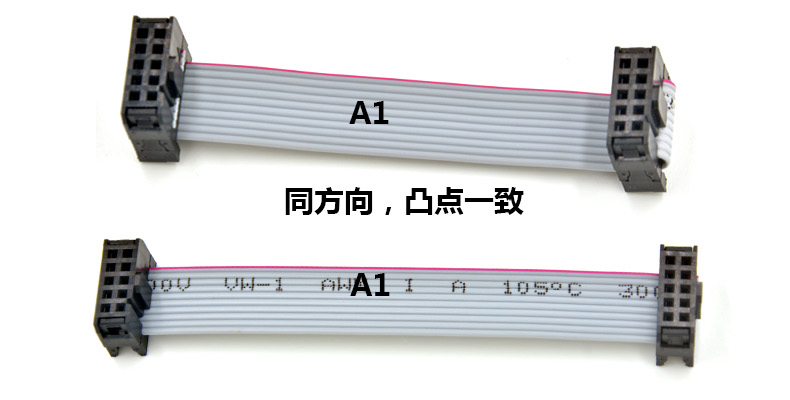

(一)同方向,凸点一致【常规压法】
两个IDC压线头方向相同,凸点方向也相同。三角对红边的常规压法也称为一对一压法,百分之八十五的客户都使用这种压法!6-34P可用自动压排机压接,如下图A1:上面一条为三件式,下面一条为未加反扣的两件式!以三件式方向凸点为准!

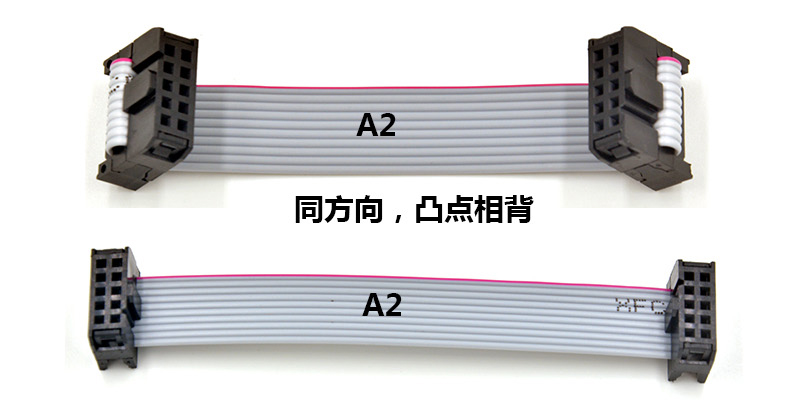

(二)同方向,凸点相背
两个IDC压线头方向相同,凸点方向相背。如下图A2:上面一条为三件式,下面一条为未加反扣的两件式!大家会问怎么凸点放心怎么不一样呢!两件式的扣上反扣就是三件式的方向了!常规是做三件式,所以这里说的是以三件式方向凸点为准!

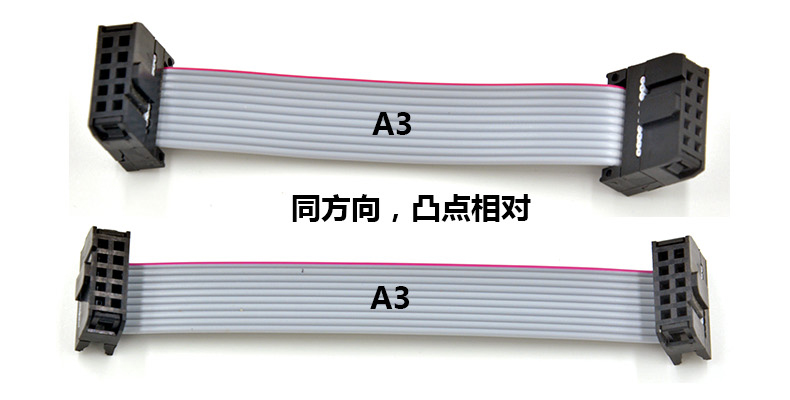

(三)同方向,凸点相对
两个IDC压线头方向相同,凸点方向相对。如下图A3:上面一条为三件式,下面一条为未加反扣的两件式!以三件式方向凸点为准!需要两件式那就要注意一下!

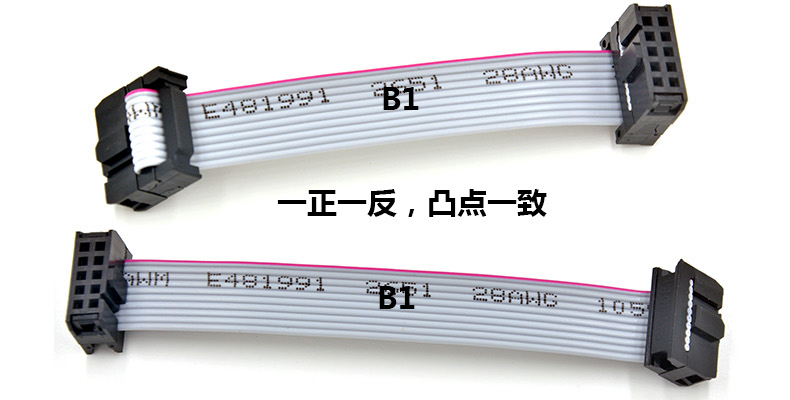

(四)一正一反,凸点一致
两个IDC压线头方向相反,凸点方向一致。如下图B1:上面一条为三件式,下面一条为未加反扣的两件式!常规是做三件式,所以这里说的是以三件式方向凸点为准!

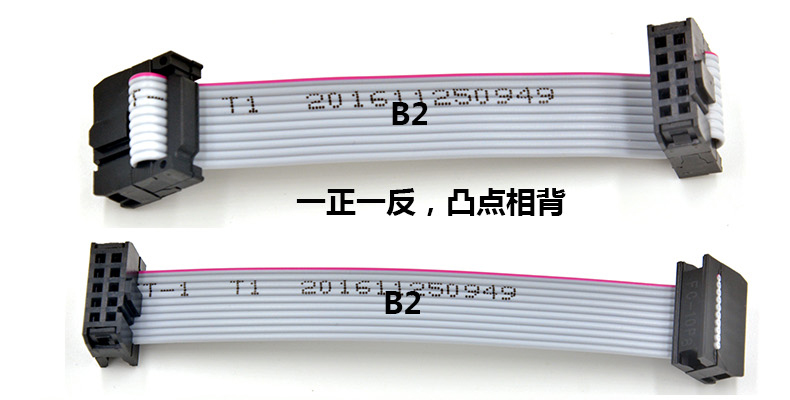

(五)一正一反,凸点相背
两个IDC压线头方向相反,凸点方向相背,也就是相反的意思。如下图B2:上面一条为三件式,下面一条为未加反扣的两件式!常规是做三件式,所以这里说的是以三件式方向凸点为准!

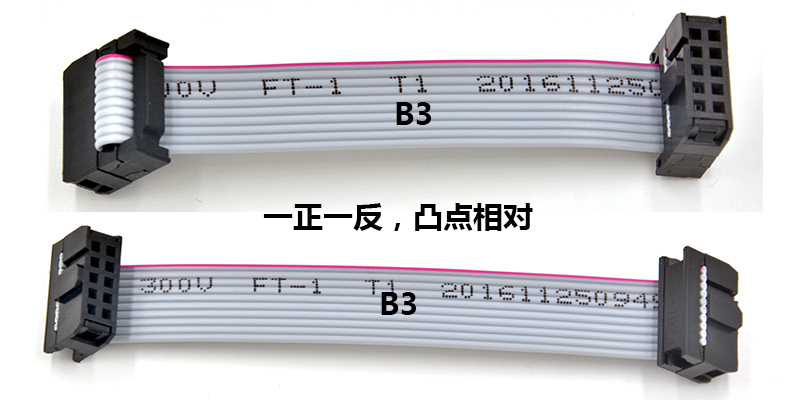

(六)一正一反,凸点相对
两个IDC压线头方向相反,凸点方向相对。如下图B3:上面一条为三件式,下面一条为未加反扣的两件式!常规是做三件式,所以这里说的是以三件式方向凸点为准!
